Axendis – Déclencheur manuel incendie rouge réarmable

Déclencheur manuel incendie rouge réarmable

Le déclencheur manuel Axendis 10017 permet de signaler manuellement un incendie à un équipement de contrôle et de signalisation compatible. Ce modèle rouge de type A fonctionne par liaison filaire conventionnelle et s’utilise en intérieur. Il constitue un point de commande au sein d’un système d’alarme : ce n’est ni un détecteur de fumée ni une alarme sonore autonome.

Pour un remplacement ou une nouvelle installation, choisissez-le en fonction du raccordement prévu par votre équipement. La rubrique alarmes incendie et PPMS permet de distinguer les différentes familles de systèmes ; leur appartenance à une même gamme ne suffit pas à garantir la compatibilité.

Un déclenchement simple avec indication mécanique

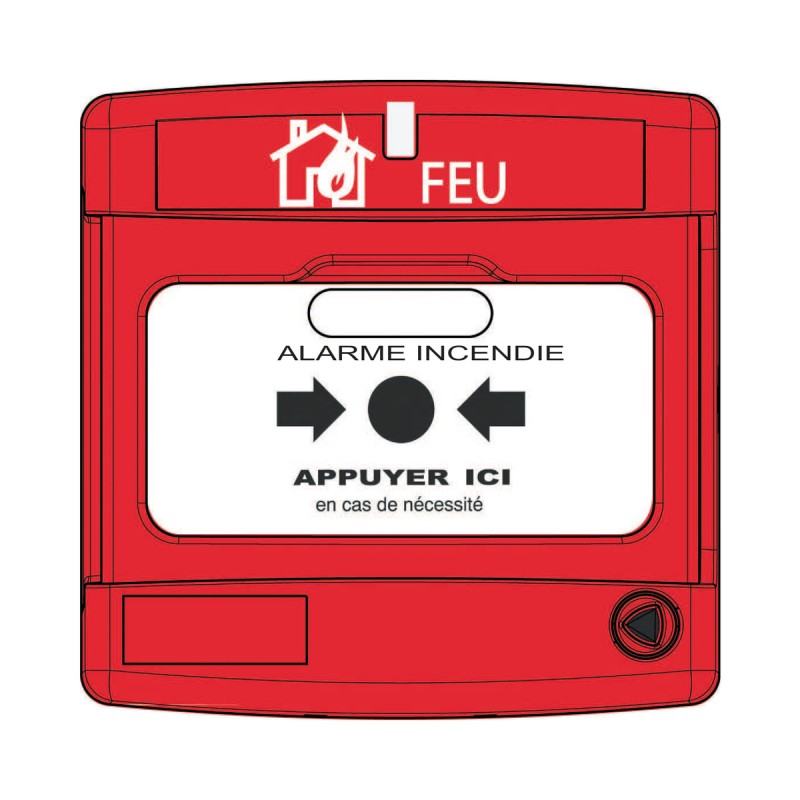

Une pression sur la zone « Appuyer ici » fait basculer l’élément déformable et transmet l’information d’alarme au tableau raccordé. L’indication mécanique ALARME apparaît en façade pour identifier l’état du déclencheur. L’élément est réarmable à l’aide de l’outil adapté.

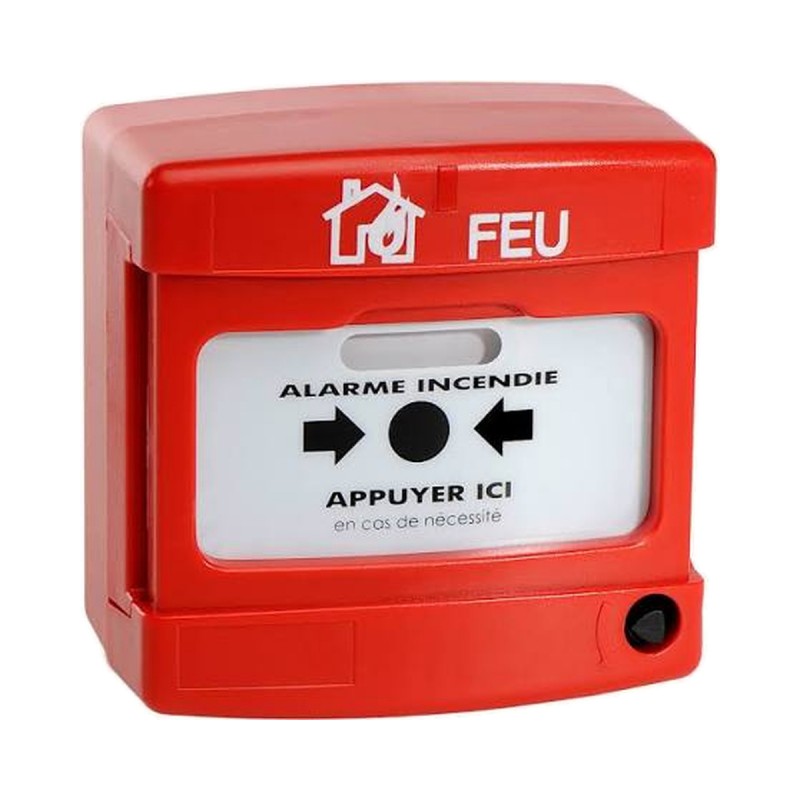

Le boîtier en ABS rouge mesure 94 × 94 × 54 mm. Ses indices IP44 et IK07 et sa plage de fonctionnement de −10 °C à +55 °C doivent être pris en compte dans le choix de l’emplacement. Ces caractéristiques ne modifient pas sa destination : le 10017 est un déclencheur pour environnement intérieur.

Essai et réarmement accessibles en façade

La position ESSAI permet de vérifier le passage en alarme sans appuyer sur la surface déformable. L’essai et le réarmement s’effectuent en façade avec la clef outil mixte Axendis, référence 10052. Cette disposition donne accès à ces opérations sans déposer le boîtier.

Après une activation, le retour du déclencheur à sa position de repos et le réarmement du tableau sont deux opérations distinctes. Les essais doivent être organisés selon la procédure du site, car le signal transmis peut effectivement mettre le système en alarme.

Raccordement conventionnel et résistances intégrées

Le 10017 dispose d’un contact inverseur et de résistances d’alarme de 470 Ω, 910 Ω et 10 kΩ. Leur sélection se fait par des pontets de configuration, appelés straps, selon le schéma du fabricant et les exigences du tableau. La notice prévoit des raccordements sur ligne surveillée ou non surveillée.

Avant de commander, vérifiez la nature de l’entrée, la valeur de résistance attendue, la tension de la boucle et le courant admissible. La limite de 0,5 A concerne le contact sec ; les configurations avec résistance sont limitées à 30 mA. Les plages de tension correspondantes figurent dans le tableau technique ci-dessous.

Une indication lumineuse rouge est utilisable selon la configuration. Elle nécessite la résistance adaptée et le respect de la polarité. Le nombre de déclencheurs sur une boucle doit respecter à la fois la notice du 10017 et les limites de l’équipement associé.

Installation en saillie ou sur boîte d’encastrement

La fixation peut être réalisée en saillie ou sur une boîte d’encastrement adaptée. Le second montage permet de réduire la saillie à 31 mm. Le raccordement utilise des bornes à serrage par cage ; la configuration et le câblage doivent suivre les notices du déclencheur et du matériel associé.

La notice Axendis préconise une implantation à environ 1,30 m du sol, dans les circulations, à proximité des issues de secours ou des escaliers. L’emplacement reste à valider selon les règles applicables au bâtiment. Pour faciliter son repérage, un pictogramme photoluminescent pour déclencheur manuel constitue un complément de signalisation, sans liaison électrique avec le 10017.

Accessoires pour protéger la face avant

Parmi les accessoires pour alarme incendie, le volet de protection Axendis 10050 est référencé par le fabricant pour le déclencheur 10017. Ce volet translucide en polycarbonate protège la zone d’appui. Le déclencheur est conçu pour recevoir ce volet, éjectable à l’arrachement.

Axendis référence également le clip de maintien 10051 et la clef outil mixte 10052. Le choix d’un accessoire doit reposer sur sa référence exacte, et non uniquement sur la forme ou la couleur du déclencheur.

Caractéristiques techniques

Les valeurs électriques ci-dessus correspondent à des configurations distinctes. Elles ne doivent pas être combinées : le choix d’une résistance et l’utilisation du voyant se font selon la notice et le tableau raccordé.

Questions fréquentes sur le déclencheur Axendis 10017

Le 10017 fonctionne-t-il comme une alarme autonome ?

Non. L’Axendis 10017 transmet une information d’alarme par une liaison filaire à un équipement compatible. Il ne remplace pas une centrale ou un diffuseur sonore et ne détecte pas automatiquement la fumée.

Est-il compatible avec toutes les centrales incendie ?

Non. Le 10017 est un déclencheur conventionnel. La compatibilité dépend de l’entrée du tableau, de la tension de boucle, de la résistance d’alarme attendue et du schéma de raccordement. Ce n’est pas un modèle radio ni un déclencheur adressable à raccorder directement sur une boucle adressable.

Comment tester et réarmer le déclencheur ?

La clef outil mixte Axendis 10052 permet d’actionner la position ESSAI en façade, sans presser l’élément déformable. Après un déclenchement, elle sert également à remettre le mécanisme au repos. Le tableau doit ensuite être réarmé selon sa propre procédure, après vérification de la situation.

Peut-on installer ce déclencheur à l’extérieur ?

Le 10017 est prévu pour un environnement intérieur. Son indice IP44 ne constitue pas une validation pour une installation extérieure exposée. Choisissez un matériel explicitement adapté aux conditions du site lorsque l’emplacement sort de ce cadre.

Quelle différence avec un déclencheur manuel vert ?

Le 10017 rouge sert à signaler un incendie. Un dispositif tel que le déclencheur manuel vert pour décondamnation d’issue répond à une autre fonction : commander l’ouverture d’une issue de secours. Ce n’est pas un remplacement équivalent du 10017 ; le choix dépend du circuit et de l’usage prévus.
