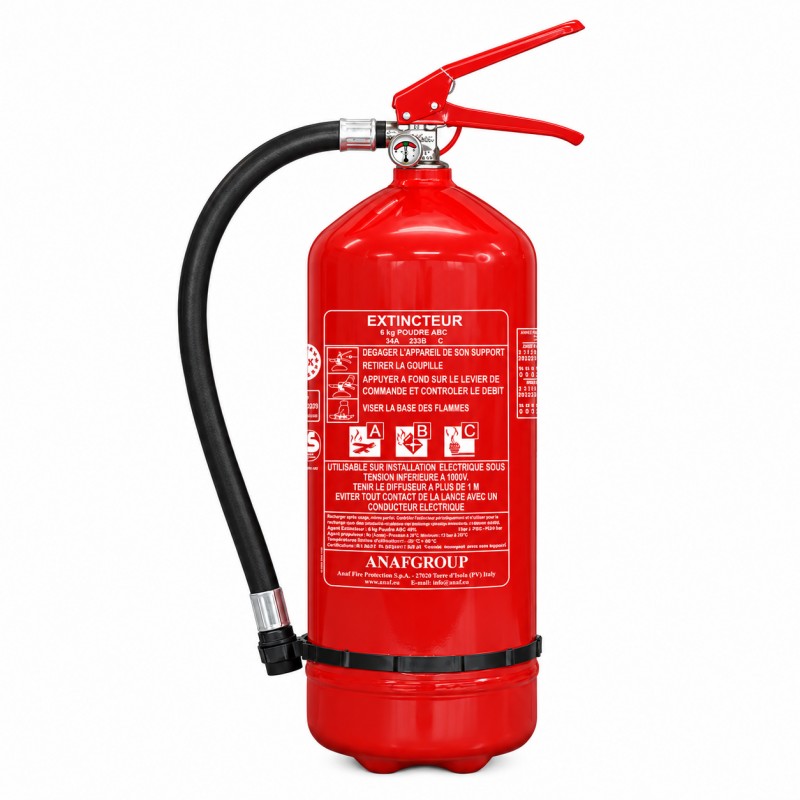

Extincteur poudre 6 kg ABC CE EN3 - PS6-HH

Extincteur poudre 6 kg ABC CE EN3 - PS6-HH

L’extincteur poudre 6 kg ABC PS6-HH est un extincteur portatif à pression permanente conçu pour intervenir sur les feux de classes A, B et C. Son efficacité extinctrice de 34A 233B C et sa plage d’utilisation de -30 °C à +60 °C en font un équipement polyvalent pour les locaux professionnels, ateliers, garages, entrepôts, bâtiments industriels et environnements soumis à de fortes variations de température.

Il est équipé d’un manomètre permettant le contrôle visuel de la pression, d’un flexible en caoutchouc renforcé avec buse et d’un support mural pour une installation verticale.

Extincteur polyvalent pour feux de classes A, B et C

La charge de 6 kg de poudre ABC permet d’intervenir sur plusieurs catégories de feux :

• Classe A : matériaux solides tels que bois, papier, carton ou textiles ;
• Classe B : liquides inflammables ;
• Classe C : gaz inflammables.

L’efficacité extinctrice certifiée du modèle est de 34A 233B C. Il n’est pas destiné aux feux de métaux.

Pression permanente avec manomètre

Le PS6-HH ABC est un extincteur pressurisé à poudre. Le gaz propulseur est l’azote, avec ajout d’un faible pourcentage d’hélium utilisé pour le contrôle électronique des éventuelles fuites lors de la fabrication.

Le manomètre intégré fournit une indication directe de l’état de pression de l’appareil. La pression est donnée à 13 bar à 20 °C, avec des valeurs de 11 bar à -30 °C et 15 bar à +60 °C.

Utilisable de -30 °C à +60 °C

Sa large plage de température permet l’utilisation de cet extincteur dans des environnements exposés au froid ou à des températures élevées, dans la limite de -30 °C à +60 °C.

Cette caractéristique le rend notamment adapté aux garages, ateliers, entrepôts, locaux techniques, bâtiments industriels et certaines installations extérieures protégées où un extincteur à eau pourrait être limité par le gel.

Construction robuste en acier

La bouteille est fabriquée en acier embouti avec soudage MIG. Elle reçoit une peinture extérieure en résine polyester offrant une protection durable contre les agressions extérieures.

La vanne est réalisée en aluminium. Ses parties extérieures sont protégées contre la corrosion. Le flexible en caoutchouc renforcé est équipé d’une buse permettant de diriger efficacement la poudre vers le foyer.

Contrôle électronique des fuites à l’hélium

Chaque appareil fait l’objet d’un contrôle électronique de détection des fuites utilisant l’hélium. Cette méthode permet une détection particulièrement sensible d’éventuelles pertes de pression avant mise en service.

Conformité CE et EN3

L’extincteur PS6-HH ABC porte le marquage CE et est certifié selon la réglementation applicable aux équipements sous pression PED 2014/68/UE ainsi que selon la norme EN3.

Une certification selon la directive européenne marine MED 2014/90/UE est disponible sur demande pour les applications concernées.

Applications recommandées

• Ateliers et garages
• Entrepôts et zones de stockage
• Bâtiments industriels
• Locaux techniques
• Chantiers
• Véhicules et installations nécessitant une poudre ABC adaptée aux basses températures
• Sites présentant simultanément des risques de feux A, B et C

Caractéristiques principales

• Modèle : PS6-HH ABC
• Agent extincteur : poudre ABC
• Charge : 6 kg ± 2 %
• Classes de feu : A, B et C
• Efficacité : 34A 233B C
• Type : pression permanente
• Manomètre : oui
• Gaz propulseur : azote ou azote + hélium
• Temps de décharge : environ 18 secondes
• Température d’utilisation : -30 °C à +60 °C
• Pression à 20 °C : 13 bar
• Hauteur totale : 525 mm
• Diamètre : 160 mm
• Poids en charge : 8,6 kg
• Support : support mural vertical
