BAES + BAEH Urajet SATI IP55 IK08 45 lm / 8 lm Visibilité+

BAES + BAEH Urajet SATI IP55 IK08 45 lm / 8 lm - Réf. 111347V

Le BAES + BAEH Urajet réf. 111347V est un bloc autonome d’éclairage de sécurité combiné destiné à l’évacuation dans les établissements comportant des locaux à sommeil. Il réunit dans un même appareil les fonctions BAES d’évacuation 45 lm / 1 h et BAEH 8 lm / 5 h.

Avec ses indices IP55 et IK08, son système de contrôle automatique SATI et sa consommation limitée à 1 W, il constitue une solution adaptée aux installations d’éclairage de sécurité nécessitant robustesse, autonomie et facilité de maintenance.

Double fonction BAES 45 lm / 1 h et BAEH 8 lm / 5 h

Ce bloc combine deux fonctions d’éclairage de sécurité dans un seul équipement :

• Fonction BAES d’évacuation : flux assigné de 45 lumens pendant 1 heure ;
• Fonction BAEH : flux assigné de 8 lumens pendant 5 heures ;
• Flux lumineux en veille : 3 lumens.

Cette conception BAES+BAEH est particulièrement adaptée aux ERP et ERT comportant des locaux à sommeil, où les fonctions d’évacuation et d’éclairage de sécurité prolongé doivent être assurées.

Fonction Visibilité+ pour renforcer le balisage d’évacuation

La fonction Visibilité+ améliore la perception des pictogrammes lors d’une alarme incendie alors que l’alimentation secteur est toujours présente.

Lorsque l’information d’alarme incendie est transmise via la télécommande compatible, les blocs d’évacuation passent en clignotement pendant 15 minutes. Cette signalisation dynamique permet d’accentuer visuellement le cheminement et les indications d’évacuation.

Système SATI avec contrôles automatiques

Le système SATI – Système Automatique de Test Intégré contrôle automatiquement l’état du bloc et limite les opérations de contrôle manuel.

• Chaque semaine : test de passage en secours et contrôle de la source lumineuse pendant 15 secondes ;
• Chaque trimestre : contrôle de la source lumineuse et de l’autonomie de la batterie ;
• Voyant vert : fonctionnement normal ;
• Voyant de défaut : signalisation d’une anomalie batterie ou d’un autre défaut détecté.

Protection IP55 et résistance IK08

Le boîtier présente un indice de protection IP55 et une résistance mécanique IK08. Il est ainsi mieux protégé contre les poussières, les projections d’eau et les chocs qu’un BAES standard destiné uniquement aux environnements intérieurs protégés.

Il convient notamment aux circulations, locaux techniques, parkings couverts et autres zones nécessitant un éclairage de sécurité présentant un niveau de protection renforcé, sous réserve du respect des conditions d’installation prévues.

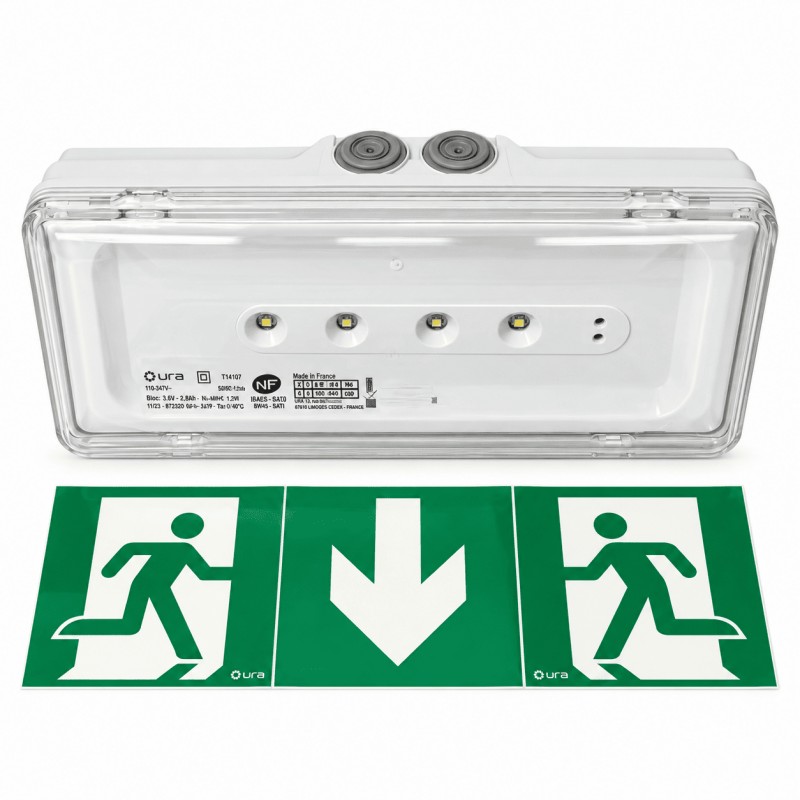

Pictogrammes d’évacuation fournis

Le bloc est livré avec une signalisation tryptique comprenant une flèche directionnelle et deux silhouettes d’évacuation. Cette combinaison permet de réaliser les principales configurations de signalisation rencontrées dans les bâtiments : sortie à droite, à gauche, vers le haut ou vers le bas.

Installation murale ou au plafond

Le BAES+BAEH Urajet est conçu pour une installation en saillie au mur ou au plafond. Son socle débrochable et ses multiples possibilités de fixation facilitent le remplacement ou la maintenance du bloc.

L’alimentation est réalisée en 230 V AC - 50/60 Hz. Les bornes automatiques acceptent le raccordement de conducteurs jusqu’à 2 x 2,5 mm².

Mise au repos par télécommande

Le bloc peut être associé à une télécommande de mise au repos. Celle-ci permet notamment d’éviter la décharge inutile des batteries lors d’une coupure volontaire de l’éclairage normal et d’assurer le fonctionnement spécifique des installations BAES+BAEH reliées au système d’alarme incendie.

Applications recommandées

• ERP comportant des locaux à sommeil
• ERT nécessitant une solution BAES + BAEH
• Hôtels et établissements d’hébergement
• Établissements de soins et structures d’accueil
• Circulations, dégagements et issues de secours
• Locaux nécessitant un bloc IP55 / IK08
• Installations nécessitant la fonction Visibilité+

Caractéristiques principales

• Gamme : Urajet
• Référence : 111347V
• Type : BAES + BAEH d’évacuation
• Technologie : LED / SATI
• Flux BAES : 45 lm
• Autonomie BAES : 1 heure
• Flux BAEH : 8 lm
• Autonomie BAEH : 5 heures
• Flux en veille : 3 lm
• Consommation : 1 W / 1,2 VA
• Indice de protection : IP55
• Résistance aux chocs : IK08
• Classe électrique : Classe II
• Alimentation : 230 V AC - 50/60 Hz
• Température d’utilisation : -5 °C à +35 °C
• Dimensions : 280 x 120 x 58,5 mm
• Batterie : Ni-MH
• Fonction Visibilité+ : oui
• Pictogramme d’évacuation : fourni
• Installation : saillie murale ou plafond
